Computertomographie (CT): Technik und Grundlagen

Indikationen für die Computertomographie in der Urologie

CT-Abdomen:

Die CT-Untersuchung des Harntraktes etabliert sich bei vielen Fragestellungen zunehmend als führendes diagnostisches Verfahren und verdrängt die Ausscheidungsurografie.

Nativ-CT:

Die Computertomographie ohne Kontrastmittel ist inzwischen das Diagnostikum der Wahl bei Nierenkoliken. Neben der zuverlässigen Erfassung von Nephrolithiasis und Harnstau können viele differentialdiagnostisch wichtige Erkrankungen wie Cholelithiasis, Ulkusperforation, Ileus, Divertikulitis u. v. m. erfasst werden. Ein weiterer entscheidender Vorteil ist die Vermeidung von Kontrastmittel.

CT mit Kontrastmittel:

Die Computertomographie mit Kontrastmittel ist indiziert bei Harnstau ohne Koliken, Makrohämaturie, zur Diagnose und zum Staging von Urogenitaltumoren (vor allem Hodentumoren, Urothelkarzinom, Nierenzelkarzinom, Peniskarzinom), Trauma der Nieren und oberen Harnwege, Nebennierentumoren und zur Darstellung des abdominellen Gefäßsystems.

Weitere Indikationen:

Bei folgenden urologischen Fragestellungen ist die Computertomographie mit hoher Aussagekraft sinnvoll: CT-Thorax (Lungenmetastasen, Lungenembolie), CT-Schädel (Hirnmetastasen), CT-Wirbelsäule (Knochenmetastasen).

Technik der Computertomographie

Grundlagen der CT-Bildgebung:

Ein dünner Röntgenstrahl wird auf der einen Seite des Patienten generiert und nach der Passage durch den Patienten auf der anderen Seite detektiert. Röntgenstrahl und Detektor rotieren in jeder Schicht um den Patienten. Mit Hilfe komplexer Algorithmen wird für jedes Volumenelement des Körpers (Voxel) die zugehörige Röntgenschwächung in Form eines Grauwertes berechnet. Für jede beliebige transversale Ebene im Körper kann nun ein Schnittbild berechnet werden.

Computertomographen der neuesten Generation erreichen mit Hilfe von Mehrzeilen-Detektoren eine höhere Geschwindigkeit der Untersuchung. Dies ermöglich die Verbesserung der longitudinalen Auflösung und reduziert Bewegungsartefakte. Sagittale und frontale Rekonstruktionen können in der gleichen Auflösung wie transversale Schnittbilder berechnet werden.

Hounsfield-Skala:

Die Röntgendichte der Voxel wird in der CT mit Hilfe der Hounsfield-Skala in Grauwerten dargestellt. Die Einheit der Hounsfield-Skala sind Hounsfield-Units (HU). Luft hat –1000 HU, Fett -200 bis -20 HU, Wasser 0 HU, Muskel 20–50 HU und kompakter Knochen über 1000 HU. In der praktischen Anwendung wird jedem akquirierten HU ein Grauwert für die bildliche Darstellung des CT-Scans zugeordnet. Da das menschliche Auge nicht in der Lage ist, Tausende von Grauwerten zu differenzieren, wird der Bereich der Grauwertdarstellung je nach Fragestellung und Organsystem begrenzt.

Computertomographie der Nieren:

Die optimale Darstellung der Nieren gelingt mit einer Mehrphasentechnik in dünnen Schichten mit einem Mehrzeilen-CT:

Nativ-CT (vor KM-Gabe):

Nachweis einer Nephrolithiasis, Bestimmung der nativen Hounsfield-Einheiten von suspekten Raumforderungen der Nieren oder Nebennieren.

Kortikomedulläre Phase (30–50 Sekunden nach KM-Gabe):

Darstellung der Arterien und des Nierenkortexes.

Nephrographische Phase (100–160 Sekunden nach KM-Gabe):

Darstellung des Nierenparenchyms und der Nierenvenen.

Ausscheidungsphase (5–7 Minuten nach KM-Gabe):

Darstellung des Hohlsystems.

Schnittbildanatomie CT Abdomen und Becken

Siehe folgende Abbildungen: Normale CT-Anatomie Abdomen und Becken 1, Normale CT-Anatomie Abdomen und Becken 2, Normale CT-Anatomie Abdomen und Becken 3 und Normale CT-Anatomie Abdomen und Becken 4.

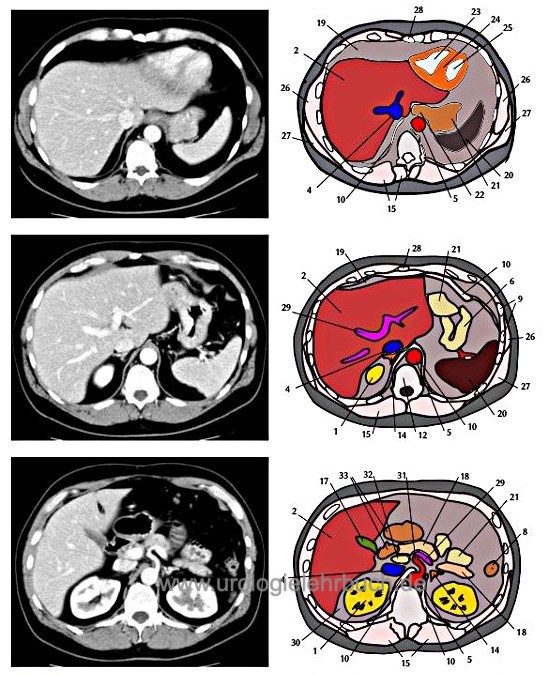

Normale CT-Anatomie Abdomen und Becken 1: (1) Nieren, (2) Leber, (3) Colon ascendens, (4) Vena cava, (5) Aorta, (6) Dünndarm, (7) Linea alba, (8) Colon descendens, (9) Rippen, (10) Diaphragma, (11) M. psoas, (12) Wirbelkörper, (13) Spinalkanal, (14) Nebennieren, (15) M. erector spinae, (16) Vasa lumbales, (17) Gallenblase, (18) Pankreas, (19) Lunge, (20) Milz, (21) Magen, (22) Ösophagus, (23) rechter Ventrikel, (24) Septum, (25) linker Ventrikel, (26) M. serratus ant., (27) M. latissimus dorsi, (28) Sternum, (29) Vena porta, (30) Capsula adiposa, (31) Truncus coeliacus, (32) Duodenum, (33) Colon transversum.
Abbildung CT Schnittbild Anatomie Abdomen Becken 1

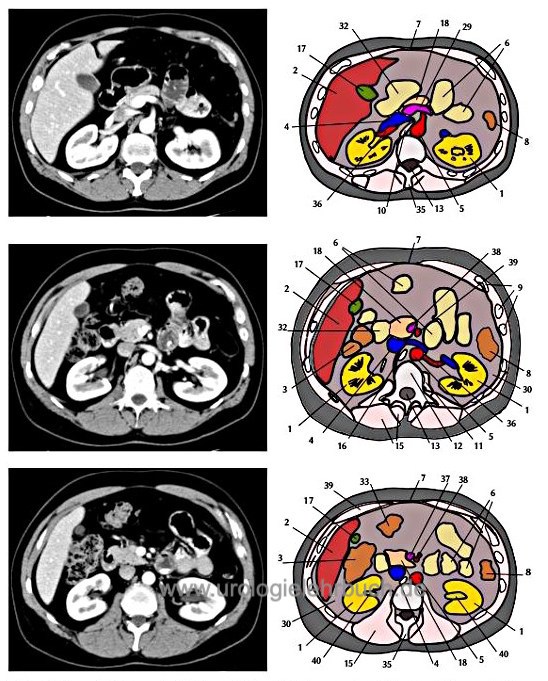

Normale CT-Anatomie Abdomen und Becken 2: (1) Nieren, (2) Leber, (3) Colon ascendens, (4) Vena cava, (5) Aorta, (6) Dünndarm, (7) Linea alba, (8) Colon descendens, (9) Rippen, (10) Diaphragma, (11) M. psoas, (12) Wirbelkörper, (13) Spinalkanal, (15) M. erector spinae, (16) Vasa lumbales, (17) Gallenblase, (18) Pankreas, (29) Vena porta, (30) Capsula adiposa, (32) Duodenum, (33) Colon transversum, (35) Proc. spinosus, (36) A. renalis, (37) V. mesenterica sup., (38) A. mesenterica sup., (39) M. rectus abd., (40) Pelvis renalis.
Abbildung CT Schnittbild Anatomie Abdomen Becken 2

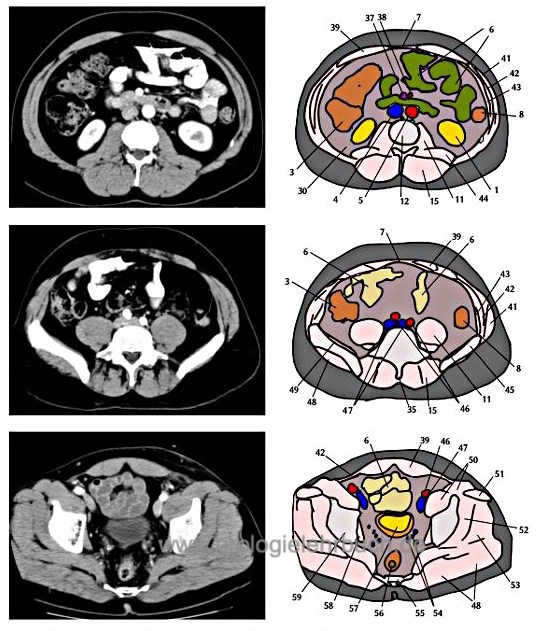

Normale CT-Anatomie Abdomen und Becken 3: (1) Nieren, (3) Colon ascendens, (4) Vena cava, (5) Aorta, (6) Dünndarm, (7) Linea alba, (8) Colon descendens, (11) M. psoas, (12) Wirbelkörper, (15) M. erector spinae, (30) Capsula adiposa, (32) Duodenum, (35) Proc. spinosus, (37) V. mesenterica sup., (38) A. mesenterica sup., (39) M. rectus abd., (41) M. obliquus ext. abdominis, (42) M. obliquus int. abdominis, (43) M. transversus abdominis, (44) M. quadratus lumborum, (45) Os iliium, (46) A. iliaca communis, (47) V. iliaca communis, (48) M. gluteus maximus, (49) M. iliacus, (50) M. iliopsoas, (51) M. sartorius, (52) M. gluteus minimus, (53) M. gluteus medius, (54) Vasa iliaca interna, (55) Os sacrum, (56) Rektum, (57) Harnblase, (58) M. obturatorius internus, (59) Acetabulum.
Abbildung CT Schnittbild Anatomie Abdomen Becken 3

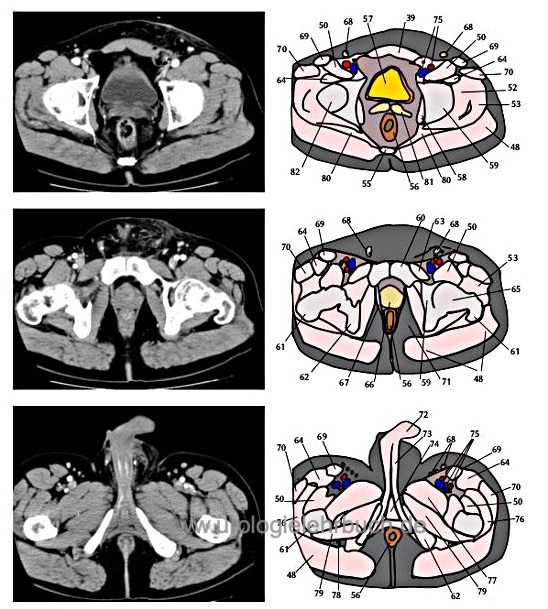

Normale CT-Anatomie Abdomen und Becken 4: (39) M. rectus abd., (45) Os iliium, (46) A. iliaca communis, (47) V. iliaca communis, (48) M. gluteus maximus, (49) M. iliacus, (50) M. iliopsoas, (51) M. sartorius, (52) M. gluteus minimus, (53) M. gluteus medius, (54) Vasa iliaca interna, (55) Os sacrum, (56) Rektum, (57) Harnblase, (58) M. obturatorius internus, (59) Acetabulum, (60) Os pubis, (61) Trochanter major, (62) Os ischii, (63) M. pectineus, (64) M. rectus femoris, (65) Caput femoris, (66) Prostata, (67) M. levator ani, (68) Samenstrang, (69) M. sartorius, (70) M. tensor fasciae latae, (71) Fossa ischiorectalis, (72) Penis, (73) M. cavernosus, (74) M. bulbospongiosus, (75) Vasa femoralis, (76) M. vastus lateralis, (77) Adduktoren, (78) N. ischiadicus, (79) M. obturatorius internus, (80) M. piriformis, (81) Samenblasen, (82) Caput femoris.
Abbildung CT Schnittbild Anatomie Abdomen Becken 4




 Sachregistersuche: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z


Literatur Computertomographie

Joudi u.a. 2006 JOUDI, Fadi N. ; KUEHN, David M. ; WILLIAMS, Richard D.: Maximizing clinical information obtained by CT.
In: Urol Clin North Am
33 (2006), Aug, Nr. 3, S. 287–300
